Máy sấy khí lạnh

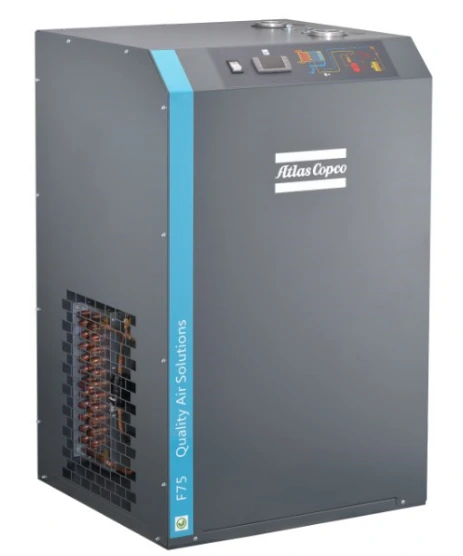

Mô tả:Máy sấy lạnh Atlas Copco F6-400

Máy sấy không khí lạnh loại F của Atlas Copco sử dụng bộ trao đổi nhiệt ba trong một kết hợp bộ tách không khí/không khí, không khí/chất làm lạnh và nước. Điều này loại bỏ hiệu quả nước lỏng tách ra sau khi làm mát và làm mát trước khí nén, cải thiện hiệu suất trao đổi nhiệt.

Tại sao cần phải sử dụng khí nén khô?

Khí nén phục vụ nhiều lĩnh vực công nghiệp khác nhau. Nó cần phải sạch sẽ và khô ráo ở mọi nơi, mọi lúc. Khí nén thô có tạp chất rắn, lỏng và khí. Những chất này có thể gây hại cho hệ thống không khí và thành phẩm của bạn. Độ ẩm là một phần quan trọng của không khí chưa được xử lý. Nó có thể gây ra các vấn đề như rỉ sét đường ống, mòn sớm các dụng cụ khí nén và làm hỏng sản phẩm.

1. Tránh các mối nguy hiểm từ độ ẩm

Khi không khí xung quanh chúng ta bị nén lại, nồng độ hơi nước và các hạt trong đó tăng mạnh. Ví dụ, không khí xung quanh trong nhà được nén đến 7bar (e)/100 psig, tăng hàm lượng hơi hoặc độ ẩm lên khoảng 8 lần, sau đó được làm mát để tạo thành nước lỏng. Lượng nước phụ thuộc vào ứng dụng cụ thể. Khí nén thực sự có thể chứa ba dạng nước: nước lỏng, sương mù nước (sương mù) và hơi nước (khí). Vì vậy, việc loại bỏ độ ẩm khỏi khí nén một cách hiệu quả là vô cùng quan trọng.

2. Độ ẩm trong không khí có thể gây ra

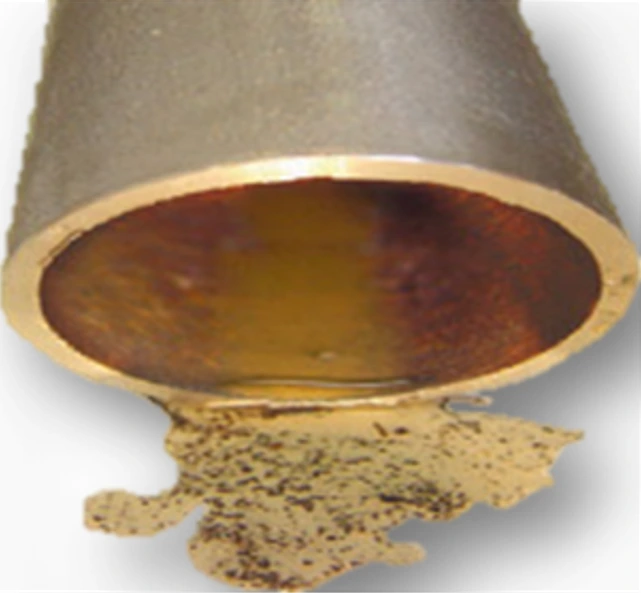

- Ăn mòn đường ống dẫn khí nén.

- Hư hỏng và trục trặc của thiết bị khí nén.

− Ăn mòn đường ống dẫn đến rò rỉ khí nén.

- Chất lượng lớp phủ kém dẫn đến quá trình phun tĩnh điện bị xuống cấp.

- Giảm chất lượng sản phẩm cuối cùng.

3. Nguyên lý khử nước của máy sấy lạnh

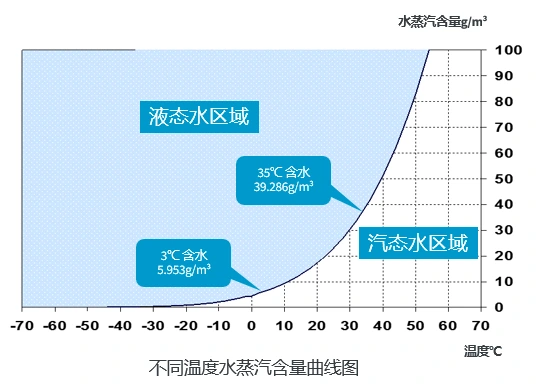

Hình vẽ cho thấy không khí chứa lượng hơi nước khác nhau ở các nhiệt độ khác nhau. Không khí nguội đi và lượng hơi nước trong nó cũng giảm theo. Đường cong có các điểm đánh dấu mức hơi nước bão hòa. Nhiệt độ của mỗi điểm này là điểm sương. Điểm sương thấp hơn có nghĩa là ít hơi nước trong khí nén hơn. Máy sấy khí lạnh sử dụng quy tắc vật lý này. Họ để khí nén trao đổi nhiệt với chất làm lạnh. Hành động này làm giảm nhiệt độ của khí nén. Hơi nước của không khí được làm mát biến thành nước lỏng. Chất lỏng này được thoát ra khỏi hệ thống. Ví dụ, hàm lượng hơi nước bão hòa của khí nén ở 35oC là 39,286 g/m³. Sau khi trao đổi nhiệt với môi chất lạnh và làm mát đến 3oC, hàm lượng hơi nước bão hòa là 5,953g /m³. Chênh lệch 33,333g /m³ cho biết lượng nước được loại bỏ sau khi làm mát và khử nước bằng máy sấy đông lạnh. Nghĩa là, sau khi khí nén đi qua máy sấy đông lạnh, khoảng 85% độ ẩm sẽ được loại bỏ, đảm bảo quá trình sấy khí nén đáp ứng yêu cầu của quy trình sản xuất.

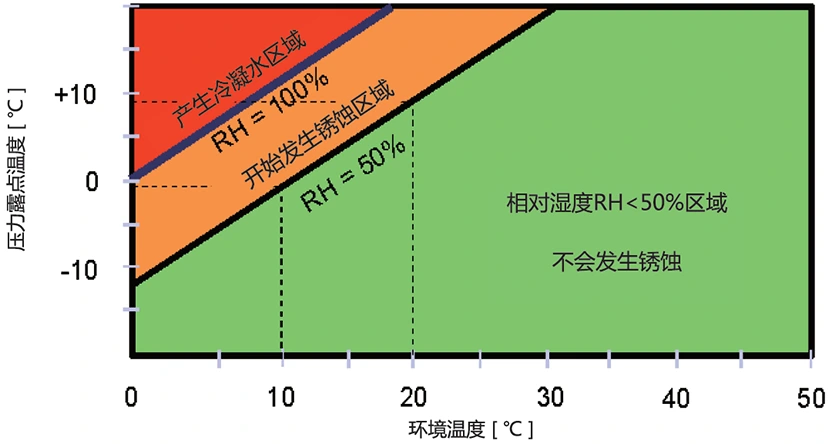

Phân tích sâu hơn cho thấy khí nén làm mát chỉ biến hơi nước thành nước lỏng. Sau đó nó tách nước lỏng này ra khỏi khí nén. Hệ thống thoát nước kém làm cho nước ở dạng lỏng chảy ngược vào đường ống hạ lưu cùng với khí nén. Kết quả tách nước mong muốn sẽ không đạt được theo cách này. Khí nén ngưng tụ có độ ẩm tương đối 100%. Nhiệt độ không khí cần tăng lên để giảm độ ẩm này. Nếu không tăng nhiệt độ, hơi nước trong khí nén vẫn sẽ ăn mòn đường ống và các dụng cụ chạy bằng không khí. Độ ẩm tương đối của khí nén giảm khi được làm nóng. Khí nén được làm mát, ngưng tụ và khử nước cần tăng nhiệt độ. Điều này làm độ ẩm giảm xuống dưới 50%.

Máy sấy không khí lạnh loại F của Atlas Copco sử dụng bộ trao đổi nhiệt ba trong một kết hợp các bộ tách không khí/không khí, không khí/chất làm lạnh và nước. Điều này loại bỏ hiệu quả nước lỏng tách ra sau khi làm mát và làm mát trước khí nén, cải thiện hiệu suất trao đổi nhiệt. Đồng thời, nó làm nóng khí nén khử nước đến nhiệt độ thấp hơn 10°C so với nhiệt độ đầu vào, đảm bảo độ ẩm tương đối của khí nén sau khi xử lý dưới 50%, ngăn ngừa ăn mòn và đạt được hiệu quả khử nước thực sự của máy sấy không khí làm lạnh.

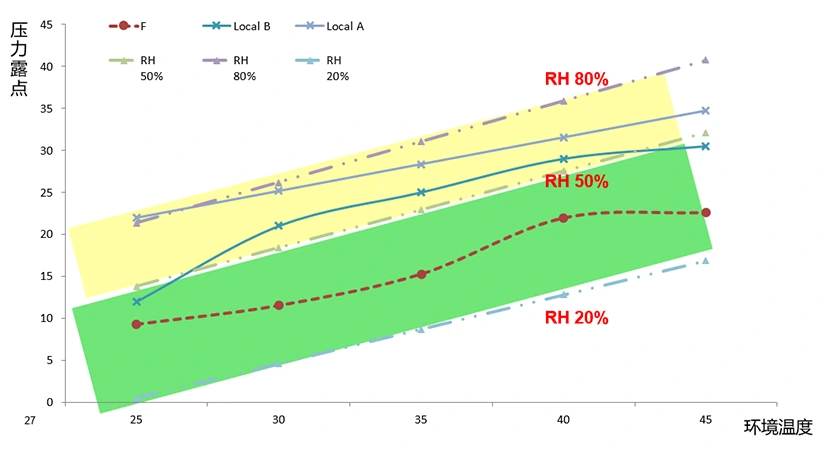

Như thể hiện trong dữ liệu đo được bên dưới, với áp suất khí nén đầu vào là 7 Bar, nhiệt độ đầu vào là 35°C, điểm sương áp suất là 7°C và nhiệt độ khí thải cuối cùng là 25°C, độ ẩm tương đối của không khí là 30%, ngăn chặn hiệu quả sự ăn mòn đường ống và thiết bị sử dụng không khí.

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 và F400)

Phạm vi cung cấp tiêu chuẩn: F6-400 là máy sấy khí nén làm lạnh bằng không khí. Bộ phận sấy bao gồm tất cả các đường ống, phụ kiện và hệ thống điện bên trong. Nó bao gồm một máy nén lạnh hiệu suất cao, truyền động trực tiếp, một động cơ làm mát bằng không khí được bao bọc hoàn toàn và các hệ thống bôi trơn, làm mát và điều hòa.

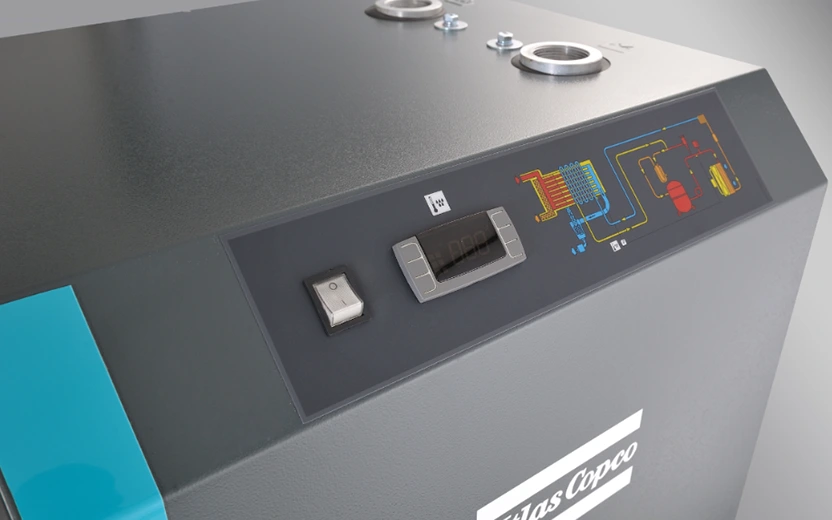

Máy sấy được đặt trong vỏ cách âm. Mặt trước có mô-đun điều khiển máy tính với nút khởi động/dừng và hiển thị điểm sương.

Được thiết kế cho điều kiện hoạt động khắc nghiệt

F6-400 được thiết kế để hoạt động liên tục trong những điều kiện khắc nghiệt nhất. Tất cả các bộ phận quay đều được bao bọc hoàn toàn, ngăn ngừa ô nhiễm và đảm bảo hoạt động lâu dài, đáng tin cậy. Hệ thống làm mát của máy sấy được thiết kế đặc biệt để hoạt động tốt ở nhiệt độ môi trường xung quanh lên tới 45°C/113°F.

Mô tả thành phần:

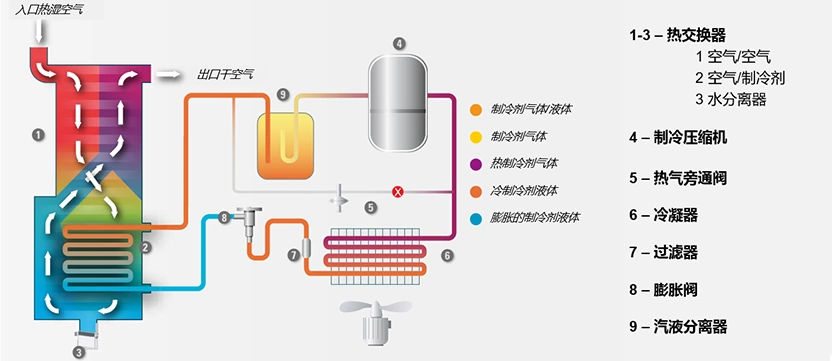

Sơ đồ máy sấy lạnh Atlas Copco
