Máy nén khí di động chạy bằng diesel

Tham khảo sản phẩm

Phạm vi cung cấp tiêu chuẩn

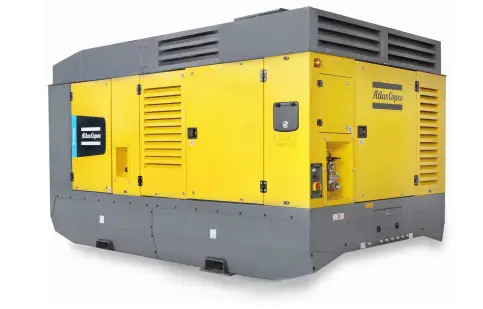

Atlas Copco X1300, Y1300 và XRS 1500-20 là máy nén trục vít phun dầu hai giai đoạn im lặng, chạy bằng động cơ diesel Cummins sáu xi-lanh, làm mát bằng chất lỏng.

Thiết bị này bao gồm hai bộ phận máy nén hiệu suất cao, động cơ diesel, hệ thống làm mát, tách khí/dầu và điều khiển - tất cả được bao bọc trong một vỏ thép được bọc điện có khả năng giảm âm.

Đặc biệt chú ý đến chất lượng sản phẩm tổng thể, sự thân thiện với người dùng, khả năng bảo trì dễ dàng và vận hành tiết kiệm để đảm bảo chi phí sở hữu tốt nhất

Các mẫu có sẵn

Đặc trưng

• DrillAir™

• Oiltronix™ V2

• Tiết kiệm thêm 3% nhiên liệu

• Khái niệm mới về bình tách dầu

• XPR

• Tăng cường dòng chảy động

Những lợi ích

• Tăng 30% tốc độ khoan và đáp ứng nhiều ứng dụng chỉ với một máy nén

• Độ tin cậy của hệ thống cao, tránh hình thành nước trong hệ thống dầu máy nén và kéo dài tuổi thọ của bộ phận

• Không có van điều chỉnh bằng tay hoặc đường điều chỉnh áp suất giúp loại bỏ các vấn đề đóng băng liên quan của chúng

• Tiết kiệm 1 giờ khi thay đổi OSE

• Cung cấp phạm vi mở rộng để đáp ứng nhiều ứng dụng hơn

• Cung cấp thêm 10% lưu lượng trong quá trình xả và nạp lại thân van

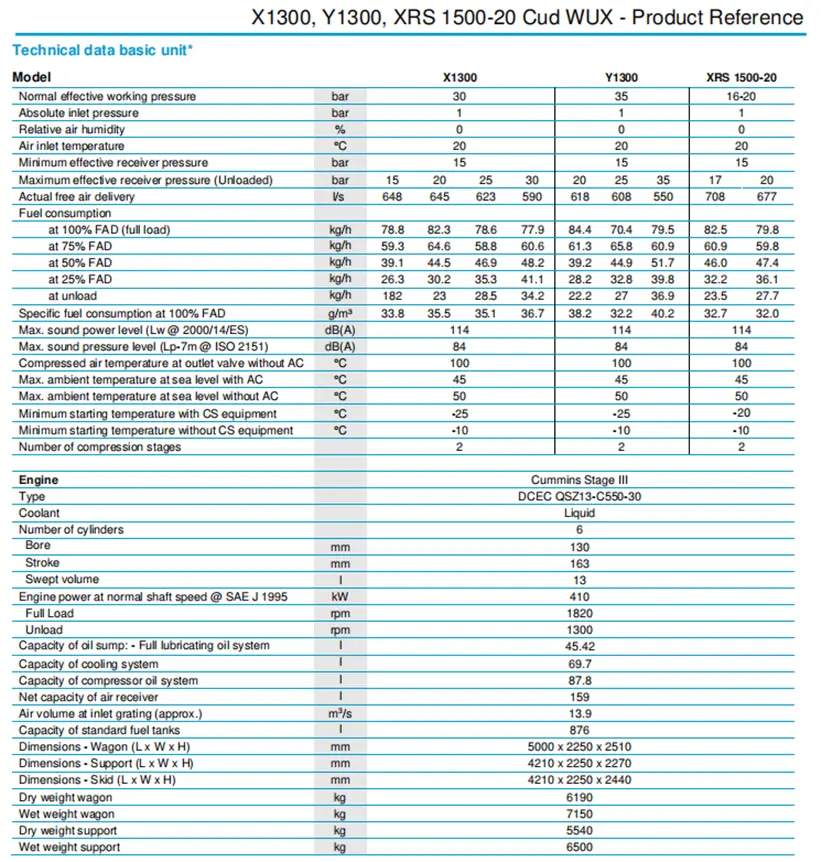

Thông số kỹ thuật

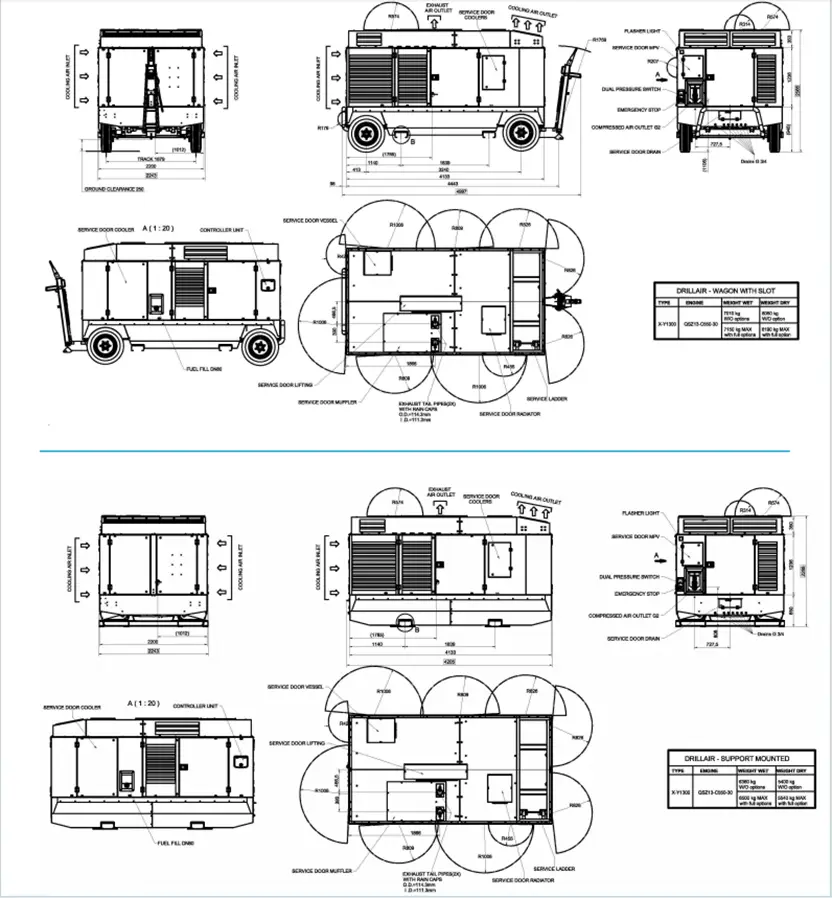

Thông số kỹ thuật và kích thước

Dữ liệu nguyên tắc

Phần tử máy nén

Chất lượng của máy nén có thể được đo lường thông qua độ tin cậy, hiệu quả và độ bền của bộ phận máy nén được sử dụng. Qua nhiều thập kỷ chuyên môn trong việc thiết kế các bộ phận máy nén, kết quả là việc sản xuất ra những máy nén hiệu quả và đáng tin cậy nhất trên thị trường.

Máy tách khí/dầu

Việc tách không khí và dầu đạt được thông qua bộ tách dầu ly tâm kết hợp với bộ phận lọc.

Được thiết kế để có áp suất làm việc tối đa cao hơn, thiết bị phân tách được trang bị van an toàn áp suất cao kín, van áp suất tối thiểu, van xả đáy tự động và bộ điều chỉnh áp suất.

Hệ thống làm mát

Động cơ được trang bị bộ làm mát bằng chất lỏng và bộ làm mát khí nạp và máy nén được trang bị bộ làm mát dầu. Hệ thống làm mát được thiết kế phù hợp để hoạt động liên tục trong điều kiện môi trường xung quanh lên đến 50°C, với tất cả các cửa có mái che đóng kín.

Hệ thống điều chỉnh máy nén

Hệ thống điều chỉnh máy nén khí di động chạy bằng diesel bao gồm các bộ lọc không khí, bộ thu khí/tách dầu, bộ phận máy nén, cụm van đầu vào với van đầu vào và van xả đáy; tất cả đều được điều khiển bởi hệ thống điều chỉnh điện tử.

Hệ thống điều chỉnh biến thiên giúp kiểm soát hoàn toàn áp suất và lưu lượng máy nén. Nó kiểm soát áp suất bình và lưu lượng đầu ra bằng cách đo áp suất không khí và nhiệt độ không khí tại một số điểm và điều khiển van nạp khí, tốc độ động cơ và van xả tương ứng với các giá trị đo được.

Mức tiêu thụ nhiên liệu kinh tế được đảm bảo bởi bộ điều chỉnh tốc độ vô cấp hoàn toàn tự động giúp điều chỉnh tốc độ động cơ theo nhu cầu không khí.

Cửa xả thải

Khí nén có sẵn từ 1 x G2.

Động cơ

Động cơ Diesel Cummins

Máy nén khí di động chạy bằng diesel được dẫn động bởi động cơ diesel Cummins QSZ13-C550-30 sáu xi-lanh làm mát bằng chất lỏng. Sức mạnh của động cơ được truyền đến bộ phận máy nén thông qua khớp nối hạng nặng.

Hệ thống điện

X1300, Y1300 và XRS 1500-20 được trang bị hệ thống điện nối đất âm 24V.

Thiết bị đo đạc – XC4003

Bảng điều khiển XC4003 nằm ở mặt trước của tán máy nén.

Bộ điều khiển Atlas Copco XC4003 trực quan dễ vận hành với mọi chức năng thuận tiện trong tầm tay bạn. Bộ điều khiển còn quản lý hệ điều hành ECU động cơ và một số cảnh báo an toàn cũng như tắt máy trên nhiều thông số khác nhau (được liệt kê bên dưới).

Chức năng điều khiển XC4003:

• Màn hình chính

- Áp suất tàu

- Mức nhiên liệu

- Giờ chạy

- VÒNG/PHÚT

- CFM luồng không khí

• Cài đặt chung

- Tái tạo cố định DPF

- Chẩn đoán động cơ

- Tự động khởi động/Tải/Dừng

- Ngôn ngữ

- Đơn vị đo lường

• Các phép đo

- Tiêu thụ nhiên liệu

- Nhiệt độ nước làm mát động cơ

- Nhiệt độ phần tử máy nén

- Áp suất tàu

- Tải động cơ

- Áp suất dầu động cơ

- Tải bồ hóng DPF

- Nhiệt độ nhiên liệu

- Điện áp pin

- Áp lực điều tiết

- Số giờ có tải/không tải

- Bắt đầu thành công/không thành công

- Hẹn giờ phục vụ (2)

• Kiểm soát hoạt động

- Lưu lượng đặt trước hoặc áp suất vận hành

• Dịch vụ

- Xu hướng dữ liệu

- Sao lưu dự án

• Báo thức

- Báo động hoạt động

- Lịch sử nhật ký sự kiện

- Lịch sử nhật ký cảnh báo

Thiết bị an toàn

Máy nén được trang bị tiêu chuẩn các thiết bị an toàn cho máy nén và động cơ. Thiết bị sẽ bị tắt hoàn toàn nếu:

- Nhiệt độ dầu động cơ tăng quá cao

- Áp suất dầu động cơ giảm quá thấp

- Nhiệt độ đầu ra của khí nén vượt quá phạm vi quy định.

- Mức nhiên liệu thấp

Động cơ khởi động cũng được bảo vệ chống quá tải khi vận hành trong thời gian quá dài hoặc khi động cơ đang chạy.

Thân xe

Máy nén khí di động chạy bằng diesel được cung cấp theo tiêu chuẩn với tán bằng thép mạ kẽm với lớp sơn tĩnh điện hoàn thiện mang lại khả năng chống ăn mòn tuyệt vời.

Cửa rộng cung cấp khả năng tiếp cận dịch vụ hoàn chỉnh cho tất cả các bộ phận.

Tiêu chuẩn sản xuất & môi trường

X1300, Y1300 và XRS 1500-20 được sản xuất theo các quy định nghiêm ngặt của ISO 9001 và bởi Cơ quan quản lý môi trường được triển khai đầy đủ

Hệ thống quản lý đáp ứng yêu cầu ISO 14001. Sự chú ý đã được đưa ra để đảm bảo tác động tiêu cực tối thiểu đến môi trường.

Tài liệu được cung cấp

Đơn vị được giao kèm theo các tài liệu và chứng chỉ sau:

- Danh sách phụ tùng thay thế cho máy nén.

- Hướng dẫn sử dụng cho cả máy nén và động cơ.

- Chứng chỉ kiểm định máy.

- Giấy chứng nhận tàu.

Phạm vi bảo hành

• Vui lòng tham khảo phần giới thiệu sản phẩm để biết thông tin bảo hành.

• Có sẵn các Chương trình Bảo hành Mở rộng; vui lòng liên hệ với đại diện bán hàng tại địa phương của bạn để biết thêm thông tin.

* Lưu ý: Do sản phẩm liên tục được cải tiến nên các thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
