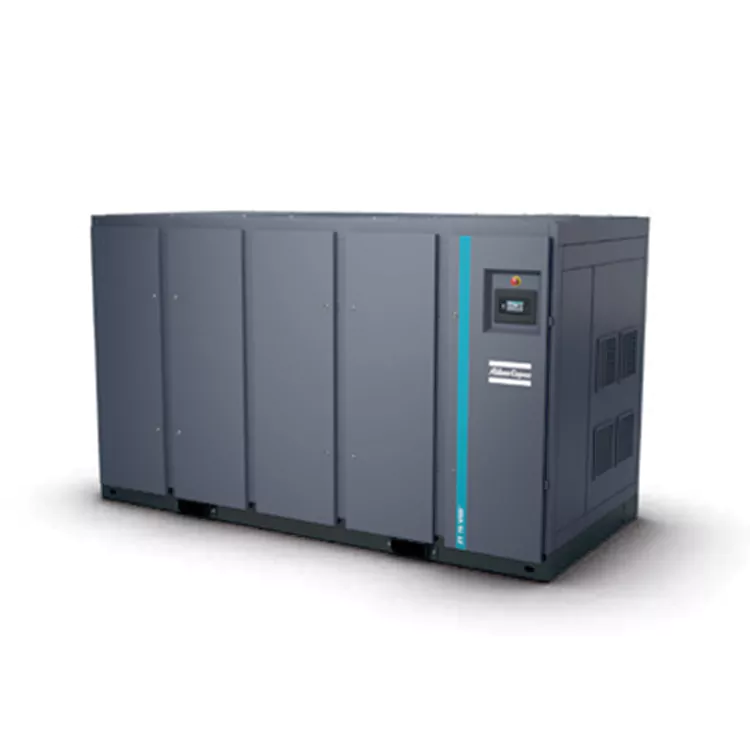

Máy nén khí trục vít không dầu

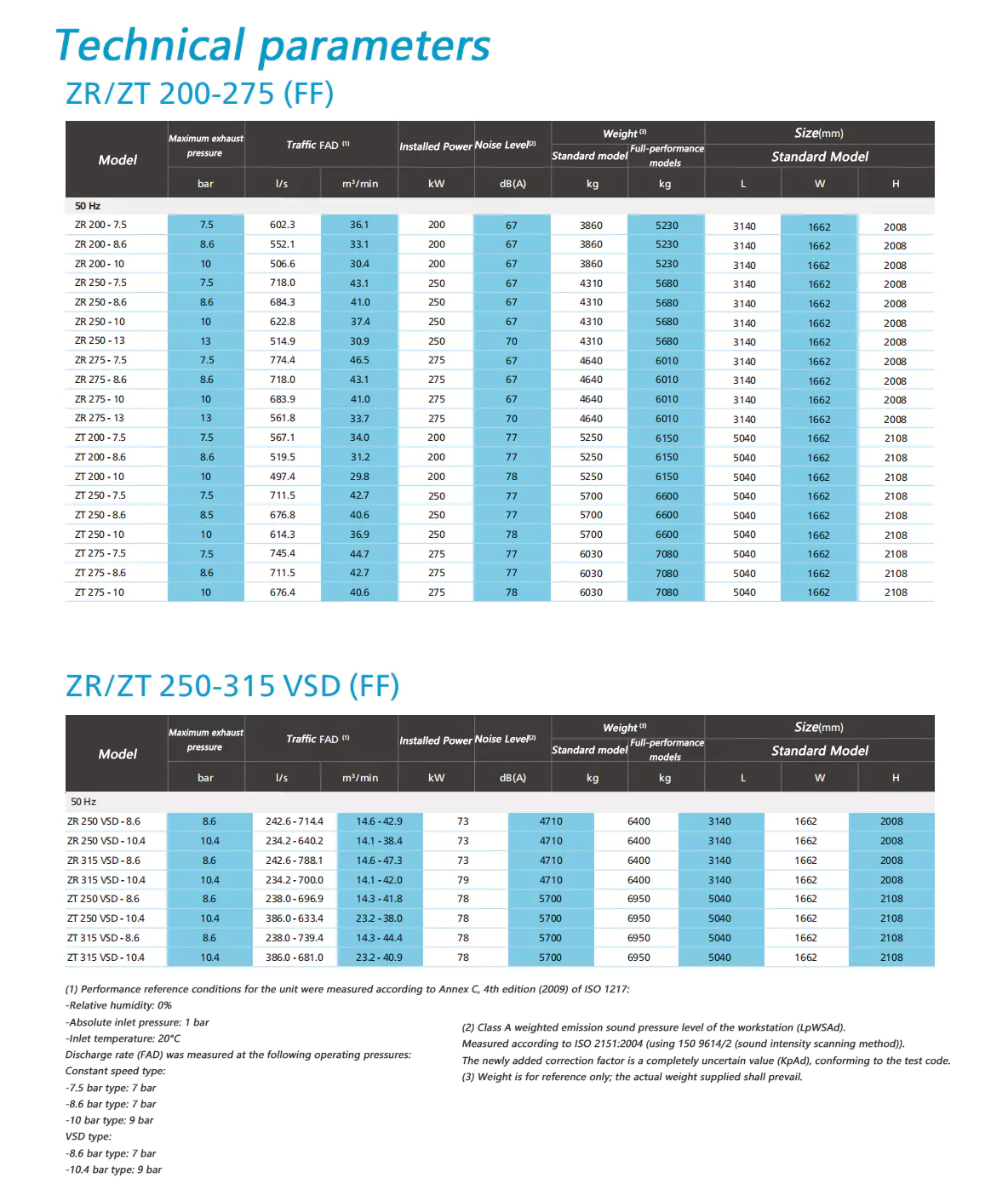

Thông số cốt lõi

Độ dịch chuyển:4,2-148,5m³ / phút

Công suất:55-900kw

Tiêu chuẩn ngành

Khí không dầu được sử dụng trong nhiều ngành công nghiệp trong đó chất lượng không khí rất quan trọng đối với sản phẩm cuối cùng và quy trình sản xuất, bao gồm thực phẩm và đồ uống, dược phẩm, hóa dầu, chất bán dẫn và điện tử, y tế, sơn ô tô và dệt may. Trong các ứng dụng đòi hỏi khắt khe này, ô nhiễm dầu thậm chí chỉ trong một phút cũng có thể dẫn đến thời gian ngừng hoạt động tốn kém hoặc hư hỏng sản phẩm.

Tiên phong trong công nghệ khí không dầu

Trong 60 năm qua, Atlas Copco đã cống hiến hết mình cho việc nghiên cứu và phát triển công nghệ Máy nén khí trục vít không dầu, cho ra đời nhiều máy nén khí và máy thổi khí không dầu để cung cấp cho khách hàng không khí sạch. Thông qua nghiên cứu và phát triển không ngừng, Atlas Copco một lần nữa đạt được cột mốc mới, trở thành nhà sản xuất máy nén khí đầu tiên đạt thành công chứng nhận CLASS 0.

Loại bỏ rủi ro

Để đáp ứng các yêu cầu nghiêm ngặt của khách hàng, Atlas Copco đã ủy quyền cho tổ chức thử nghiệm nổi tiếng TÚV thử nghiệm máy nén và máy thổi không dầu. TÚV đã áp dụng các phương pháp kiểm tra nghiêm ngặt, kiểm tra tất cả các dạng dầu có thể có trong phạm vi nhiệt độ và áp suất rộng và không tìm thấy dấu vết dầu nào trong luồng khí đầu ra.

Công nghệ trục vít không dầu Z hoàn thiện, mẫu ZR làm mát bằng nước

①Đầu máy nén không dầu cao cấp

• Thiết kế phốt kiểu Z độc đáo đảm bảo khí nén sạch, không dầu chất lượng cao.

• Lớp phủ rôto cao cấp của Atlas Copco đảm bảo hiệu suất và độ bền cao.

• Áo khoác làm mát.

②Bộ điều khiển thiết bị Elektronikon® nâng cao

• Điều khiển đồng thời cả Máy nén khí trục vít không dầu và máy sấy thông qua hệ thống điều khiển tích hợp.

• Cung cấp khả năng giám sát trạng thái hiệu suất tổng thể của hệ thống thông qua các hướng dẫn bảo trì chủ động, cảnh báo lỗi và chức năng tắt an toàn.

• Có sẵn nhiều ngôn ngữ hiển thị.

• Được thiết kế đặc biệt để kết nối với hệ thống điều khiển ngang ES,

tích hợp với các giao thức truyền thông hàng loạt tiêu chuẩn.

③Thêm/Dỡ Van

• Không cần nguồn cung cấp không khí bên ngoài.

• Van nạp và xả được khóa liên động bằng cơ khí.

• Công suất dỡ tải cực thấp.

④Bộ làm mát và tách nước hiệu suất cao

• Bó ống thép không gỉ chống ăn mòn.

• Robot hàn có độ tin cậy cao; không bị rò rỉ.

• Cánh tản nhiệt bằng nhôm hình ngôi sao giúp tăng diện tích trao đổi nhiệt.

• Bộ tách nước được thiết kế dạng mê cung giúp tách nước ngưng tụ khỏi khí nén một cách hiệu quả.

⑤Động cơ hiệu suất cao + VSD

• Động cơ TEFC IP55 ngăn bụi và hóa chất xâm nhập.

• Hoạt động liên tục trong điều kiện nhiệt độ môi trường khắc nghiệt.

• Tiết kiệm năng lượng trực tiếp lên tới 35% với động cơ truyền động biến tần (VSD).

• Phạm vi tốc độ dòng chảy có thể điều chỉnh từ 30% đến 100%.

Mẫu ZT làm mát bằng không khí tự hào có thiết kế toàn diện và nổi bật.

①Sử dụng bánh răng AGMA A5/DIN cấp 5

• Tuổi thọ sử dụng lâu dài

• Tổn thất truyền tải thấp, giảm tiếng ồn và độ rung.

②Rotor máy nén không dầu cao cấp

• Máy nén trục vít quay không dầu cao cấp mang lại không khí chất lượng cao.

• Lớp phủ rôto và vỏ làm mát cao cấp đảm bảo hiệu suất tổng thể của máy nén.

③Vòng bi rôto cao cấp

• Duy trì độ ổn định cao trong các điều kiện tải khác nhau.

• Dễ dàng thích ứng với các biến đổi tải.

④Máy làm mát không khí hiệu suất cao

• Bộ làm mát sơ bộ bằng thép không gỉ có tản nhiệt.

• Hiệu suất trao đổi nhiệt vượt trội.

• Dễ dàng làm sạch.

• Quạt làm mát hướng tâm ít tiếng ồn, tiêu tốn ít năng lượng.

⑤VSD tích hợp

• Tiết kiệm năng lượng trực tiếp lên tới 35% với sự trợ giúp của động cơ truyền động biến tần (VSD).

• Giảm đáng kể tổn thất khi dỡ hàng.

• Không thông hơi, tránh lãng phí khí nén vào khí quyển.

• Phạm vi điều chỉnh tốc độ dòng chảy từ 30% đến 100%.

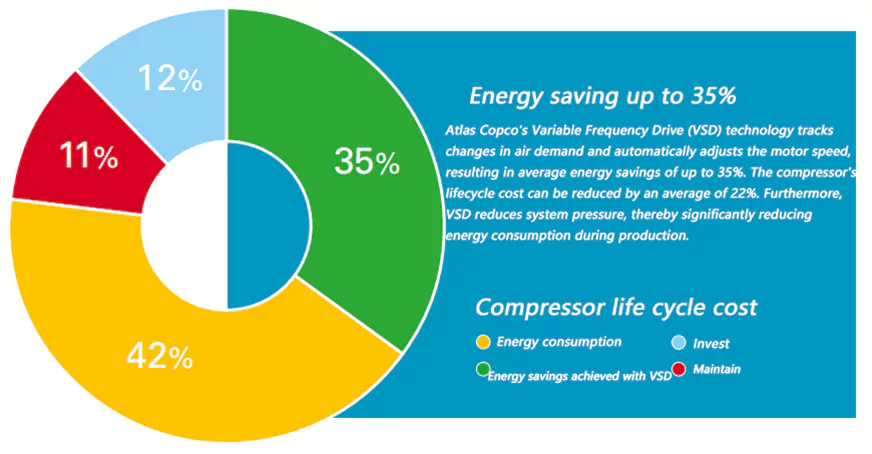

Biến tần (VSD): Giảm chi phí năng lượng

Mức tiêu thụ năng lượng chiếm hơn 80% tổng chi phí vòng đời của Máy nén khí trục vít không dầu. Hơn nữa, điện sử dụng trong sản xuất khí nén chiếm hơn 40% tổng chi phí điện của nhà máy. Để giảm chi phí năng lượng, Atlas Copco đã đi tiên phong trong công nghệ Biến tần (VSD) trong ngành khí nén. VSD không chỉ tiết kiệm lượng năng lượng đáng kể mà còn bảo vệ môi trường cho thế hệ tương lai. Nhờ đầu tư liên tục vào công nghệ này, Atlas Copco có thể cung cấp nhiều loại máy nén VSD tích hợp nhất trên thị trường.

Những tính năng độc đáo của VSD tích hợp Atlas Copco

1. Elektronikon* điều khiển đồng thời máy nén và biến tần tích hợp, đảm bảo vận hành an toàn.

2. VSD đưa ra lựa chọn áp suất linh hoạt từ 4-10 bar, giảm chi phí điện năng.

3. Biến tần và động cơ được thiết kế tùy chỉnh (có vòng bi được bảo vệ) mang lại hiệu quả cao trên toàn bộ dải tốc độ.

4. Động cơ được thiết kế đặc biệt để vận hành ở tốc độ thấp, xem xét đầy đủ các yêu cầu làm mát của cả động cơ và máy nén ở tốc độ thấp.

5. Tất cả máy nén Atlas Copco VSD đều được chứng nhận và cấp phép. Hoạt động của máy nén không ảnh hưởng tới các thiết bị bên ngoài và ngược lại.

6. Các bộ phận cơ khí được gia cố đảm bảo rằng phạm vi tốc độ vận hành của các bộ phận chính được kiểm soát dưới mức rung tới hạn.

7. Biến tần hiệu suất cao được tích hợp trong tủ điều khiển điện đảm bảo máy nén hoạt động ổn định ở nhiệt độ môi trường xung quanh lên tới 50°C/122°F (nhiệt độ vận hành tiêu chuẩn lên tới 40°C/104°F).

8. Không có "cửa sổ tốc độ" làm tăng mức tiêu thụ năng lượng hoặc ảnh hưởng đến sự ổn định áp suất thực; phạm vi điều chỉnh tốc độ dòng khí của máy nén thấp tới 75%.

9. Sự dao động áp suất đường ống phải được giữ trong khoảng 0,10 bar (1,5 psi).

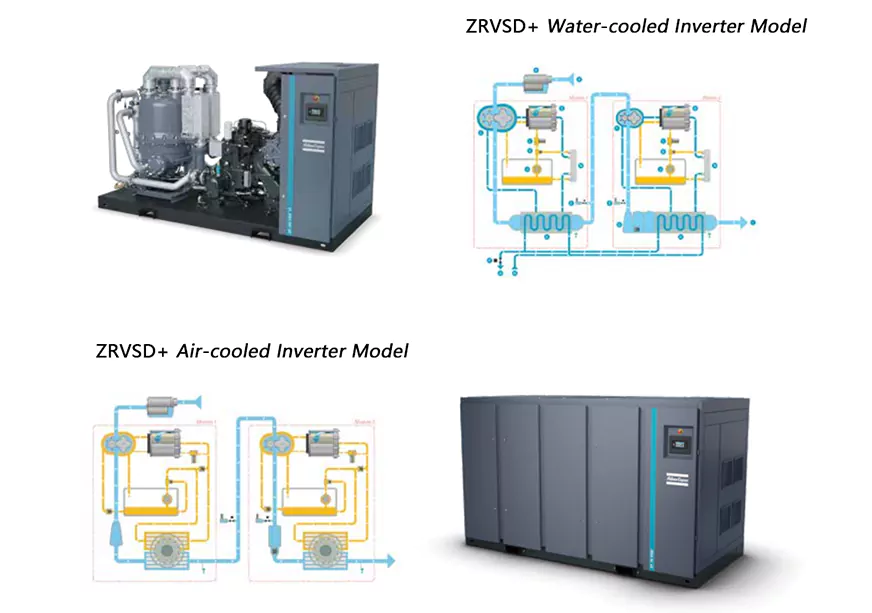

Ổ đĩa biến tần nam châm vĩnh cửu kép Atlas Copco ZVSD+

• Máy nén khí trục vít không dầu sử dụng thế hệ đầu máy nén hiệu suất cao mới để cải thiện hiệu suất nén.

• Mỗi đầu máy nén cao áp và áp suất thấp đều được trang bị động cơ biến tần nam châm vĩnh cửu hiệu suất cao IP66 (IE5), điều chỉnh tốc độ theo thời gian thực theo sự thay đổi của nhu cầu khí nén, tiết kiệm năng lượng và nâng cao hiệu suất.

• Vòng bi bôi trơn bằng dầu đáng tin cậy.

• Bộ chuyển đổi tần số được thiết kế tùy chỉnh của Atlas Copco cho phép điều chỉnh tần số tốc độ dòng chảy cao trong khoảng từ 20% đến 100%.

• Thiết kế nhỏ gọn tiết kiệm không gian lắp đặt.
