Máy nén khí trục vít không dầu áp suất thấp

Ưu điểm sản phẩm

Hệ thống truyền động không cần bảo trì

• Không cần bảo trì, khép kín hoàn toàn, ngăn bụi và mảnh vụn xâm nhập

• Máy nén khí trục vít không dầu áp suất thấp phù hợp với môi trường khắc nghiệt

• Bộ truyền động bánh răng hiệu suất cao mà không làm giảm hiệu suất của khớp nối

• Nhiệt độ môi trường xung quanh hoạt động tối đa đối với mẫu tiêu chuẩn là 46˚C và đối với mẫu nhiệt độ cao là 55˚C

Động cơ siêu hiệu quả

• Cấp hiệu suất động cơ IE4

• Cấp bảo vệ IP55, cấp cách điện F, cấp tăng nhiệt độ B

• Đầu không truyền động sử dụng vòng bi không cần bảo trì được bôi trơn bằng dầu mỡ

•  Thích hợp để hoạt động liên tục trong môi trường khắc nghiệt

Bộ lọc dầu quay chắc chắn

• Lọc hiệu quả các tạp chất trong dầu để kéo dài tuổi thọ của các bộ phận

•Bộ lọc dầu được trang bị van bypass

Bộ làm mát dầu và làm mát sau được thiết kế siêu lớn độc lập

•Nhiệt độ thấp ở đầu ra rôto đảm bảo tuổi thọ lâu dài của dầu

•Bộ tách nước-hơi cơ học tích hợp có thể loại bỏ gần 100% nước ngưng tụ

•Thiết kế giảm căng thẳng giúp loại bỏ sốc nhiệt trong bộ trao đổi nhiệt

Bộ điều khiển màn hình cảm ứng Elektronikon®

•Điều khiển từ xa, đầu ra cảnh báo, kế hoạch bảo trì và dịch vụ cũng như chẩn đoán mạng đều có sẵn

•Chẩn đoán từ xa Smartlink tích hợp giúp tối đa hóa hiệu suất của hệ thống máy nén khí và đạt được mức tiết kiệm năng lượng

•Chẩn đoán nhiều máy nén (2,4 và 6 bộ điều khiển chung là tùy chọn)

•Bộ lọc khí nạp hạng nặng

•Máy nén khí trục vít không dầu áp suất thấp có thể loại bỏ 99,9% bụi hạt thô, tăng cường bảo vệ các bộ phận của máy nén

• Tuổi thọ sử dụng cực kỳ dài

Atlas GL 37-75 có hiệu suất vượt trội, chất lượng khí nén tuyệt vời, mức tiêu thụ năng lượng thấp trong điều kiện sử dụng khí ổn định và các đặc tính thông minh đảm bảo hiệu quả và độ tin cậy. Bộ điều khiển cảm ứng Elektronikon" được sử dụng, có các đề xuất tối ưu hóa và chẩn đoán từ xa theo thời gian thực do SMARTLINK cung cấp, cũng như OPCUA để tích hợp vào hệ thống sản xuất.

Thông số kỹ thuật của Atlas GL 37-75

Thông số kích thước của Atlas GL 37-75

Thông số chính

Các thông số hoạt động của thiết bị được đo theo tiêu chuẩn ISO1217, Phụ lục C và 2009

Kiểm tra mức áp suất âm thanh của máy trạm: LpWSA (ref 20 μPa) dB(A)(error: 3dB(A))

Độ ồn được đo theo tiêu chuẩn ISO2151 và ISO9614

FAD được đo ở áp suất làm việc sau: 5 bar cho model 5,5 bar

Điều kiện vận hành tham khảo: Áp suất nạp tuyệt đối: 1 bar

Nhiệt độ khí nạp: 20°C

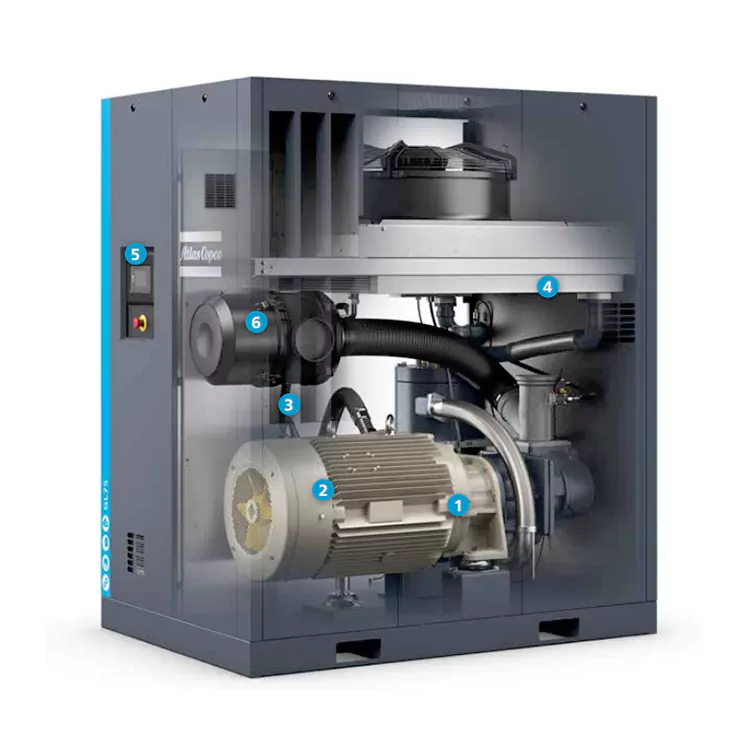

Cấu tạo chính của máy nén khí Atlas GL 37-75

1. Phần thiết bị chính: Nó bao gồm van nạp, van xả, hệ thống truyền động, v.v., được sử dụng để đạt được lượng khí nạp, nén và xả.

2. Hệ thống phụ trợ: bao gồm hệ thống dầu bôi trơn, hệ thống nước làm mát, hệ thống điều khiển điện, v.v. được sử dụng để đảm bảo hoạt động bình thường của máy nén khí.

Quy trình làm việc của máy nén khí Atlas GL 37-75

1. Giai đoạn khởi động: Khi nhấn nút nguồn, hệ thống điều khiển điện tử sẽ tự động khởi động hệ thống bôi trơn và hệ thống nước làm mát của máy nén khí. Đồng thời, van nạp mở ra và không khí đi vào bên trong bộ phận chính.

2. Giai đoạn nén: Khi rôto trục vít quay, không khí bên trong bộ phận chính chịu lực nén và áp suất tăng dần. Lúc này van xả đóng lại để ngăn khí nén chảy ngược trở lại.

3. Giai đoạn xả: Khi đạt giá trị áp suất cài đặt, hệ thống điều khiển điện tử sẽ tự động kích hoạt van xả để xả khí nén. Trong khi đó, van nạp đóng lại và Máy nén khí trục vít không dầu áp suất thấp chuyển sang trạng thái chờ lần khởi động tiếp theo.

4. Giai đoạn tắt máy: Khi cần dừng hoạt động của máy nén khí, hãy nhấn nút tắt máy. Hệ thống điều khiển điện tử sẽ tắt hệ thống bôi trơn và hệ thống nước làm mát, đồng thời đóng dần van nạp và van xả. Cuối cùng, máy nén khí ngừng hoạt động hoàn toàn.

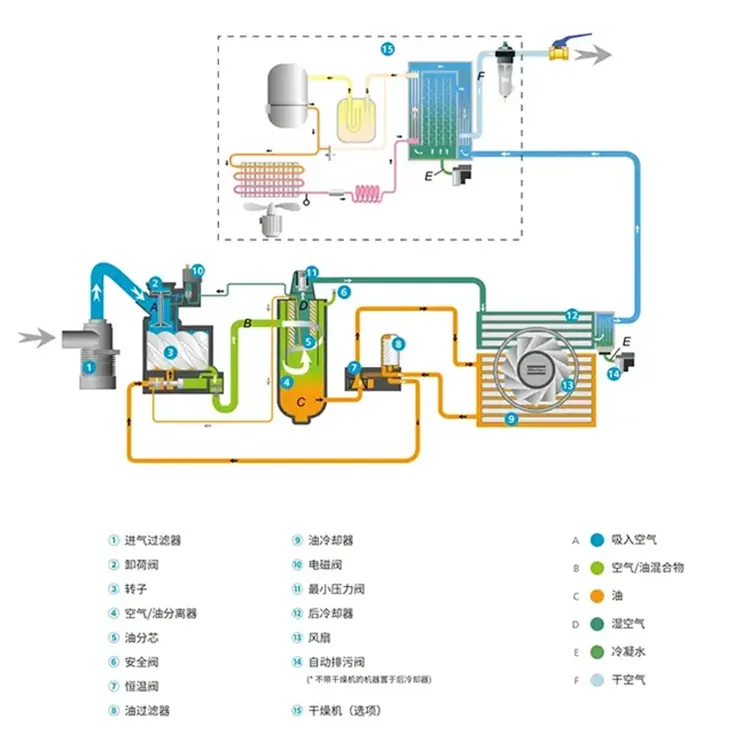

Sơ đồ làm việc của máy nén khí Atlas GL 37-75
