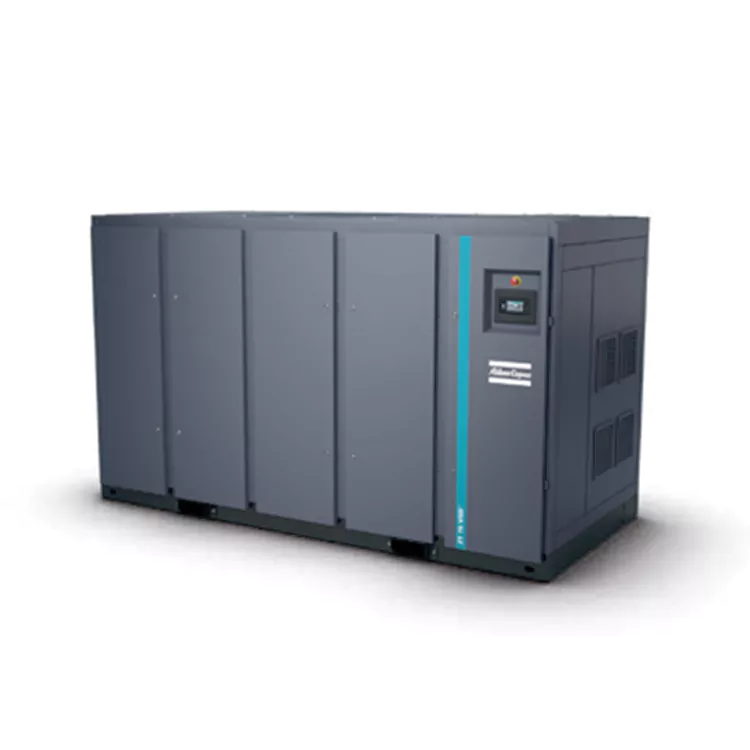

Khi bạn mua thiết bị Máy nén khí không dầu có độ ồn thấp 55-900kw từ DECHUAN, bạn có được một hệ thống điện công nghiệp được thiết kế để vận hành êm ái. Bộ phận này sử dụng bánh răng AGMA A5/DIN Cấp 5 để loại bỏ tiếng kêu của bánh răng nặng và độ rung kết cấu tần số cao. Nó giúp các nhà máy đô thị hiện đại tránh được các khoản phạt về tiếng ồn môi trường tại địa phương đồng thời đảm bảo sản xuất 100% khí nén không dầu.
Để thiết lập một môi trường sản xuất yên tĩnh, việc nhập khẩu trực tiếp từ nhà máy Máy nén khí không dầu có độ ồn thấp 55-900kw đáng tin cậy của Trung Quốc là điều cần thiết. DECHUAN cung cấp cho hệ thống cách âm chuyên dụng này các tấm giảm âm tích hợp và quạt làm mát hướng tâm có độ ồn thấp. Cấu hình này làm giảm đáng kể decibel khi vận hành, ngăn ngừa hiện tượng mệt mỏi thính giác trong xưởng.
Máy móc không khí quy mô lớn truyền thống tạo ra tiếng gầm dữ dội ở tần số thấp, làm hỏng nền móng kết cấu và vi phạm các tiêu chuẩn nghiêm ngặt về tiếng ồn môi trường. Máy nén khí chuyên dụng này tích hợp kỹ thuật âm thanh tiên tiến trực tiếp vào khung tủ:
• Bánh răng AGMA A5 được chế tạo chính xác: Việc truyền lực bên trong dựa vào bánh răng xoắn ốc mặt đất cấp DIN 5. Thiết kế phản ứng vi mô giúp loại bỏ tiếng rên rỉ của bánh răng cao độ và tiếng lạch cạch cơ học trong chu kỳ nén hạng nặng.
• Quạt làm mát hướng tâm sử dụng năng lượng thấp: Thay thế các cánh hướng trục truyền thống, cụm làm mát hướng tâm của chúng tôi di chuyển lượng không khí lớn ở tốc độ quay thấp hơn, giảm hơn 12 decibel tiếng ồn khí động học.
• Đế cách ly rung: Đầu máy nén không dầu nằm trên các tấm giảm chấn đàn hồi nhiều lớp, chịu tải nặng, ngăn chặn động năng truyền vào các cấu trúc sàn nhà xưởng xung quanh.
• Phổ công suất: Công suất tải nặng liên tục từ 55 kW đến 900 kW.
• Công suất thể tích: 4,2 - 148,5 m³/phút phân phối tùy theo lựa chọn model cụ thể.
• Tiêu chuẩn truyền động: Truyền động bánh răng có độ chính xác cao AGMA A5 / DIN Cấp 5.
• Cách âm: Lớp lót xốp cách âm bên trong có độ dày nhiều lớp với cấu trúc tủ kín IP55.
ZR/ZT 55-90 (FF) STD| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Công suất lắp đặt (kW) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Trọng lượng-Hiệu suất tối đa (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7,5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8,6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7,5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8,6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7,5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Trọng lượng-Hiệu suất tối đa (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | 74,7-229,4 | 4,5-13,8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10,4 STD | 10.4 | 81,7-202,9 | 4,9-12,2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | 74,1-282,5 | 4,4-16,9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10,4 STD | 10.4 | 75,5-250,5 | 4,5-15,0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | 71.2-226.0 | 4,3-13,6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | 78,2-199,6 | 4,7-12,0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | 70,6-279,1 | 4,2-16,7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | 72.0-247.1 | 4,3-14,8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
Các điều kiện tham chiếu hiệu suất của thiết bị được đo theo Phụ lục C, ấn bản thứ 4 (2009) của ISO 1217:
· Độ ẩm tương đối: 0%
· Áp suất tuyệt đối đầu vào: 1 bar
· Nhiệt độ đầu vào: 20°C Tốc độ xả (FAD) được đo ở áp suất vận hành sau:
Loại tốc độ không đổi:
· -7,5 loại thanh: 7 thanh
· -8,6 thanh loại: 7 thanh
· Loại -10 thanh: 9 thanh
Loại VSD:
· -8,6 thanh loại: 7 thanh
· -10,4 thanh loại: 9 thanh
· (2) Mức áp suất âm thanh phát ra theo trọng số loại A của máy trạm (LpWSAd). Đo theo tiêu chuẩn ISO 2151:2004 (sử dụng phương pháp quét cường độ âm thanh 150 9614/2). Hệ số hiệu chỉnh mới được thêm vào là giá trị hoàn toàn không chắc chắn (KpAd), phù hợp với mã kiểm tra.
· (3) Trọng lượng chỉ mang tính chất tham khảo; trọng lượng thực tế được cung cấp sẽ chiếm ưu thế.
ZR/ZT 110-160 (FF) STD
| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Công suất lắp đặt (kW) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Trọng lượng-Hiệu suất tối đa (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7,5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8,6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7,5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8,6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7,5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8,6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7,5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8,6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7,5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7,5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7,5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7,5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Trọng lượng-Hiệu suất tối đa (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100,5-319,3 | 6,0-19,2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10,0-17,5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6,5-21,4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | 10,0-19,9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | 7,4-23,4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166,6-357,8 | 10,0-21,5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | 7,4-24,7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166,6-377,6 | 10,0-22,7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99,9-327,6 | 6,0-19,2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165,5-291,9 | 9,9-17,5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124,8-357,5 | 7,5-21,4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164,9-331,2 | 9,9-19,9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143,9-388,8 | 8,6-23,3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164.9-358.2 | 9,9-21,5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146,9-438,2 | 8,8-26,3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164,9-378,1 | 9,9-22,7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
Theo ISO 1217 Phụ lục C, Phiên bản thứ 4 (2009), các điều kiện tham chiếu hiệu suất của thiết bị như sau:
· Độ ẩm tương đối: 0%
· Áp suất tuyệt đối đầu vào: 1 bar
· Nhiệt độ đầu vào: 20°C
FAD dịch chuyển được đo ở áp suất vận hành sau:
Mô hình tốc độ không đổi:
Model -7,5 thanh: 7 thanh
Model -8,6 thanh: 7 thanh
-Mẫu 10 thanh: 9 thanh
Mô hình VSD:
Model -8,6 thanh: 7 thanh
Model -10,4 thanh: 9 thanh
(2) Mức áp suất âm thanh phát ra theo trọng số Loại A của máy trạm (LpWSAd). Đo theo tiêu chuẩn ISO 2151:2004 (phương pháp quét cường độ âm thanh ISO 9614/2). Hệ số hiệu chỉnh KpAd mới được thêm vào là không chắc chắn, tuân thủ mã kiểm tra.
(3) V1=380V, V2=400V.
(4) Trọng lượng chỉ mang tính chất tham khảo; trọng lượng thực tế sẽ được áp dụng.
ZR/ZT 200-275 (FF)
| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Công suất lắp đặt (kW) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Trọng lượng-Hiệu suất tối đa (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7,5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8,6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7,5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8,6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7,5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8,6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7,5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8,6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7,5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7,5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Công suất lắp đặt (kW) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Trọng lượng-Hiệu suất tối đa (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8,6 | 8.6 | 242.6-714.4 | 14,6-42,9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10,4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8,6 | 8.6 | 242.6-788.1 | 14,6-47,3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10,4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8,6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10,4 | 10.4 | 386.0-633.4 | 23,2-38,0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8,6 | 8.6 | 238.0-739.4 | 14,3-44,4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10,4 | 10.4 | 386.0-681.0 | 23,2-40,9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-Độ ẩm tương đối: 0%
-Áp suất tuyệt đối đầu vào: 1bar
-Nhiệt độ đầu vào: 20°C
Tốc độ xả (FAD) được đo ở áp suất vận hành sau
Loại tốc độ không đổi:
-7,5 thanh loại: 7 thanh
-8.6 loại thanh: 7 thanh
-10 thanh loại: 9 thanh
VSDloại:
-8.6 loại thanh: 7 thanh
-10,4 thanh loại: 9 thanh
(2) Mức áp suất âm thanh phát ra theo trọng số Loại A của máy trạm (LpWSAd).
Đo theo tiêu chuẩn ISO 2151:2004 (sử dụng 150 9614/2(phương pháp quét cường độ âm thanh).
Hệ số hiệu chỉnh mới được thêm vào là giá trị hoàn toàn không chắc chắn (KpAd), phù hợp với mã kiểm tra.
(3) Trọng lượng chỉ mang tính chất tham khảo; trọng lượng thực tế được cung cấp sẽ chiếm ưu thế.
300-750 ZR
| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Công suất lắp đặt (kW) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Trọng lượng-Hiệu suất tối đa (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7,5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8,6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7,5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8,6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7,5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8,6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7,5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8,6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7,5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8,6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7,5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8,6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7,5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8,6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7,5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8,6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7,5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8,6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Công suất lắp đặt (kW) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Trọng lượng-Hiệu suất tối đa (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8,6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10,4 | 10.4 | 374.4-942.4 | 22,5-56,5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8,6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10,4 | 10.4 | 374.4-998.6 | 22,5-59,9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10,4 | 10.4 | 374.4-1177.9 | 22,5-70,7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8,6 | 8.6 | 374.4-2061.8 | 54,9-123,7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10,4 | 10.4 | 849,7-1840,5 | 51,0-110,4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8,6 | 8.6 | 930.7-2475.4 | 55,8-148,5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10,4 | 10.4 | 864.8-1873.2 | 51,9-112,4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
Các điều kiện tham chiếu hiệu suất của thiết bị được đo theo Phụ lục C, ấn bản thứ 4 (2009) của ISO 1217:
· Độ ẩm tương đối: 0%
· Áp suất tuyệt đối đầu vào: 1 bar
· Nhiệt độ đầu vào: 20°C Tốc độ xả (FAD) được đo ở áp suất vận hành sau:
Loại tốc độ không đổi:
· -7,5 loại thanh: 7 thanh
· -8,6 thanh loại: 7 thanh
· Loại -10 thanh: 9 thanh
Loại VSD:
· -8,6 thanh loại: 7 thanh
· -10,4 thanh loại: 9 thanh
· (2) Mức áp suất âm thanh phát ra theo trọng số loại A của máy trạm (LpWSAd). Đo theo tiêu chuẩn ISO 2151:2004 (sử dụng phương pháp quét cường độ âm thanh 150 9614/2). Hệ số hiệu chỉnh mới được thêm vào là giá trị hoàn toàn không chắc chắn (KpAd), phù hợp với mã kiểm tra.
· (3) Trọng lượng chỉ mang tính chất tham khảo; trọng lượng thực tế được cung cấp sẽ chiếm ưu thế.
ZR 200X-400X
| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Công suất lắp đặt (kW) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7,5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8,6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7,5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8,6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7,5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7,5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7,5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78,8-229,9 | 4,7-13,8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78,8-330,3 | 4,7-19,8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78,8-415,2 | 4,7-24,9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78,8-468,2 | 4,7-27,1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78,8-227,4 | 4,7-13,6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78,8-276,9 | 4,7-16,6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78,8-323,4 | 4,7-19,4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78,8-377,5 | 4,7-22,7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-409.0 | 4,7-24,5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124,7-436,4 | 7,5-26,2 | 74 | 3150 | 3400 | 1654 | 2000 |
| Người mẫu | Áp suất xả tối đa (bar) | FAD giao thông(l/s) | FAD lưu lượng truy cập (m³/phút) | Độ ồn (dB(A)) | Trọng lượng-Tiêu chuẩn (kg) | Kích thước L(mm) | Kích thước W(mm) | Kích thước H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78,8-229,9 | 4,7-13,8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78,8-283,9 | 4,7-17,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78,8-330,3 | 4,7-19,8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78,8-384,0 | 4,7-23,0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78,8-415,2 | 4,7-24,9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78,8-468,2 | 4,7-27,1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78,8-227,4 | 4,7-13,6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78,8-276,9 | 4,7-16,6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78,8-323,4 | 4,7-19,4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107,0-377,5 | 6,4-22,7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7,1-24,5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124,7-436,4 | 7,5-26,2 | 74 | 3790 | 4085 | 1654 | 2000 |
Các điều kiện tham chiếu hiệu suất của thiết bị được đo theo Phụ lục C, ấn bản thứ 4 (2009) của ISO 1217:
· Độ ẩm tương đối: 0%
· Áp suất tuyệt đối đầu vào: 1 bar
· Nhiệt độ đầu vào: 20°C Tốc độ xả (FAD) được đo ở áp suất vận hành sau:
Loại tốc độ không đổi:
· -7,5 loại thanh: 7 thanh
· -8,6 thanh loại: 7 thanh
· Loại -10 thanh: 9 thanh
Loại VSD:
· -8,6 thanh loại: 7 thanh
· -10,4 thanh loại: 9 thanh
· (2) Mức áp suất âm thanh phát ra theo trọng số loại A của máy trạm (LpWSAd). Đo theo tiêu chuẩn ISO 2151:2004 (sử dụng phương pháp quét cường độ âm thanh 150 9614/2). Hệ số hiệu chỉnh mới được thêm vào là giá trị hoàn toàn không chắc chắn (KpAd), phù hợp với mã kiểm tra.
· (3) Trọng lượng chỉ mang tính chất tham khảo; trọng lượng thực tế được cung cấp sẽ chiếm ưu thế.
Tại các nhà máy sản xuất bao bì và đồ nội thất nằm gần khu thương mại, ô nhiễm tiếng ồn là rủi ro pháp lý liên tục. DECHUAN đã triển khai Máy nén khí không dầu có độ ồn thấp 55-900kw đặc biệt này cho một nhà máy đóng gói mật độ cao. Bằng cách thay thế các hệ thống pít-tông rung cũ hơn bằng cấu trúc trục vít cách âm này, nhà máy đã giảm mức ồn giới hạn để tuân thủ đầy đủ các tiêu chuẩn địa phương, tránh được hàng nghìn lần bị phạt theo quy định định kỳ.
• Kiểm tra buồng phản xạ toàn tải: Các thiết bị được chạy ở công suất tối đa 900kw trong các buồng âm thanh chuyên dụng để lập bản đồ cấu hình âm thanh chính xác trên tất cả các tần số.
• Cân bằng động của rôto: Rôto được phủ cao cấp được cân bằng động để loại bỏ những rung lắc nhỏ gây ra mài mòn ổ trục lâu dài và tiếng ồn cấu trúc.
• Chứng nhận không dầu loại 0 của TÜV: Phân tích nghiêm ngặt trong phòng thí nghiệm xác nhận hàm lượng dầu bằng không trong luồng khí nén, đảm bảo khí tinh khiết cùng với hoạt động yên tĩnh.
Đáp: Không hề. Hệ thống thông gió bên trong dựa vào quạt làm mát hướng tâm có áp suất tĩnh cao tạo ra vùng áp suất âm bên trong tủ. Không khí mát được hút qua ống dẫn có mục tiêu trực tiếp qua bộ làm mát sơ bộ bằng thép không gỉ và thải ra phía trên, duy trì nhiệt độ bên trong ổn định ngay cả trong môi trường nhà máy xung quanh 50°C.
Trả lời: Các thiết bị điều hòa không khí công nghiệp tiêu chuẩn thường sử dụng các bánh răng cấp thấp hơn, phát triển phản ứng ngược vi mô theo thời gian, gây ra âm thanh lạch cạch bằng kim loại dưới mô-men xoắn cao. Bánh răng DIN Cấp 5 của chúng tôi có các răng được định hình với độ chính xác micromet, đảm bảo tiếp xúc với lưới liền mạch giúp giảm thiểu cả âm thanh ma sát cơ học và tổn thất truyền tải điện.
Đ: Vâng. Do lớp lót âm thanh có cấu trúc hấp thụ sự cộng hưởng không khí ở tần số cao và trung bình nên biên dạng decibel bên ngoài thấp hơn đáng kể so với máy khung mở tiêu chuẩn. Điều này cho phép các nhà máy loại bỏ việc chạy đường ống dài và tốn kém bằng cách đặt Máy nén khí không dầu có độ ồn thấp 55-900kw gần dây chuyền sản xuất thực tế hơn.
Bản quyền © 2025 Dechuan Compressor (Thượng Hải) Co., Ltd. Mọi quyền được bảo lưu.
