Bể chứa không khí

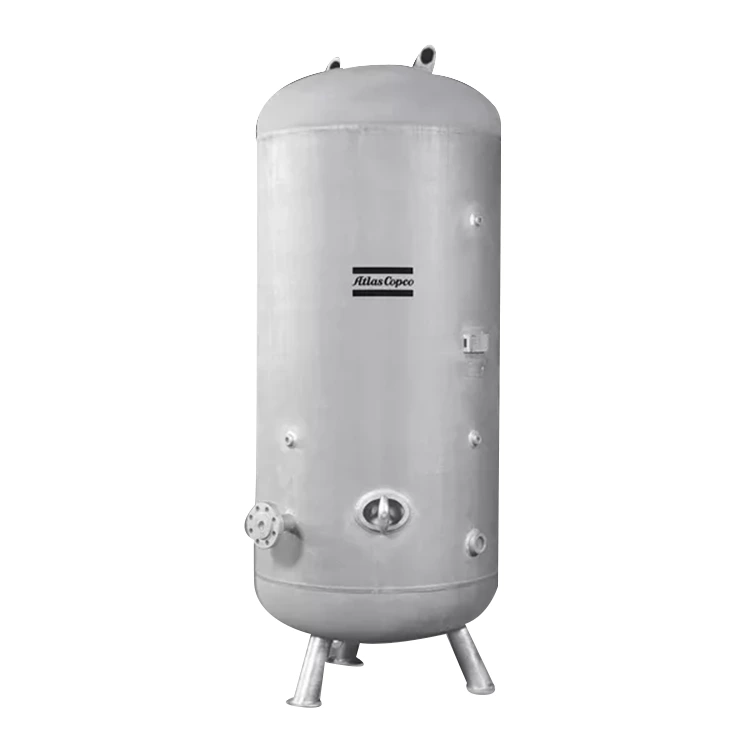

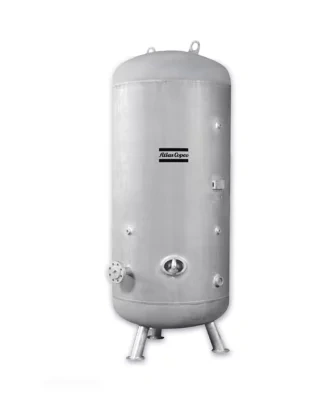

Bể chứa khí áp suất cao HTA

Tiết kiệm năng lượng cho các ứng dụng áp suất cao

Bể chứa khí áp suất cao HTA của Atlas Copco cung cấp khí nén ở áp suất không đổi bằng cách lưu trữ khí nén để đáp ứng nhu cầu cao nhất. Bằng cách tránh các chu kỳ tải/không tải quá mức, chúng tiết kiệm năng lượng và kéo dài tuổi thọ của máy nén khí. HTA lý tưởng cho các ứng dụng áp suất cao.

Thích hợp cho các điều kiện hiện trường khác nhau

HTA có thể hoạt động hiệu quả ở nhiệt độ môi trường xung quanh từ -10°C/14°F đến +55°C/131°F và phù hợp để xử lý khí nén ẩm và nóng. Một cống ngưng tụ là tùy chọn.

Độ tin cậy cao

Chúng tôi sử dụng phương pháp tính toán động phần tử hữu hạn để tính toán lực cản, ứng suất, xung và độ rung, đồng thời thiết kế HTA dựa trên kết quả tính toán, mang lại độ tin cậy vượt trội (CE 97/23 – ASME phần VIII, div 3).

Ưu điểm công nghệ

Ưu điểm kỹ thuật

■Lựa chọn an toàn

Bình khí HTA dễ dàng tương thích với máy nén được thiết kế cho áp suất 45 bar và nhiệt độ 55°C/131°F.

■Kết cấu chắc chắn

Bể kim loại mạ kẽm nhúng nóng an toàn mang lại sự bảo vệ vượt trội.

■Cài đặt dễ dàng

Được trang bị các lỗ lắp dễ dàng tiếp cận để lắp đặt thuận tiện.

Bình thu khí là gì?

Bể thu khí, đôi khi được gọi là bể chứa khí nén, là một thành phần quan trọng của hệ thống khí nén. Mục đích chính của chúng là lưu trữ tạm thời khí nén để đáp ứng nhu cầu hệ thống cao điểm và tối ưu hóa hiệu quả vận hành nhà máy.

Vai trò của bể chứa không khí

Về mặt lý thuyết, máy nén khí của bạn có thể hoạt động mà không cần bình chứa khí. Tuy nhiên, việc thiếu một bộ phận nào đó trong hệ thống không khí sẽ làm tăng chu kỳ nạp và dỡ tải của máy nén, tạo ra gánh nặng lớn hơn cho nó. Điều quan trọng cần nhớ là chu trình bốc dỡ hàng phụ thuộc vào sự biến động về nhu cầu trong cơ sở của bạn.

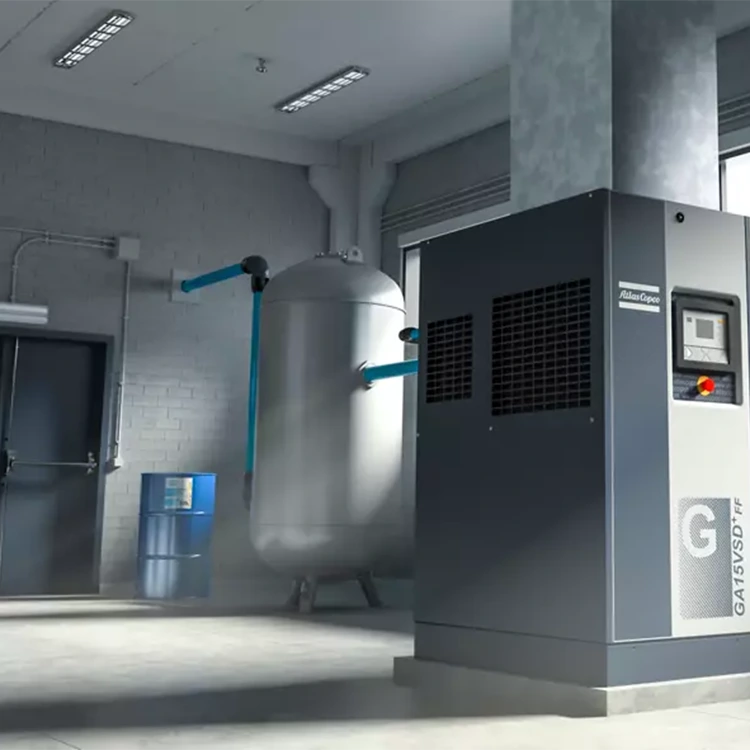

Bể chứa không khí đóng một vai trò quan trọng trong hệ thống khí nén. Chúng được sử dụng để lưu trữ khí nén trước khi đi vào hệ thống đường ống hoặc thiết bị. Nói tóm lại, bình tiếp nhận không khí đóng vai trò là bộ đệm giữa máy nén và những biến động áp suất do thay đổi nhu cầu.

Một số máy nén khí được "gắn trên bình", có nghĩa là chúng được cung cấp dưới dạng một bộ phận hoàn chỉnh và được lắp đặt phía trên bình chứa khí. Việc sử dụng máy nén khí kiểu thùng không chỉ tiết kiệm không gian mà còn giảm chi phí lắp đặt ban đầu cần thiết cho việc lắp đặt từng máy sấy riêng lẻ. Cấu hình này rất phổ biến trong các máy nén khí nhỏ và công suất đầu ra thường không vượt quá 26 kilowatt (hoặc 35 mã lực). Máy nén khí lớn không phù hợp với thiết kế lắp đặt bể chứa vì điều này sẽ dẫn đến thiết lập nặng nề phía trên, có khả năng gây nguy hiểm về an toàn.

Việc sử dụng bộ thu không khí trong hệ thống khí nén có thể làm giảm sự lưu thông quá mức và đảm bảo áp suất không khí ổn định, điều này rất quan trọng để duy trì hiệu suất của máy nén và kéo dài tuổi thọ của chúng.

Các loại máy thu không khí

Có nhiều loại máy thu không khí khác nhau để đáp ứng nhu cầu ứng dụng cụ thể. Trong số phổ biến nhất là máy thu không khí ướt và máy thu không khí khô.

Lắp đặt bộ thu khí ướt giữa máy nén khí và máy sấy. Những bể chứa này lưu trữ khí nén chưa qua xử lý và giúp loại bỏ độ ẩm trước khi không khí đi vào hệ thống sấy, đóng vai trò quan trọng trong việc nâng cao hiệu suất của máy sấy. Bước này có thể đảm bảo nâng cao hiệu quả của quá trình sấy khô.

Mặt khác, bình chứa khí khô lưu trữ khí nén đã qua xử lý và thường được lắp đặt sau máy nén khí và máy sấy. Chức năng chính của chúng là duy trì tính toàn vẹn của không khí khô và đảm bảo hiệu suất ổn định và đáng tin cậy của hệ thống.

Làm thế nào để chọn đúng bình thu khí?

Một nguyên tắc nhỏ để chọn bình chứa khí là cho phép 3-4 gallon không khí trên mỗi tốc độ dòng CFM hoặc 10-15 lít mỗi lít khí nén mỗi giây, tùy thuộc vào loại máy nén khí được sử dụng và ứng dụng. Tương tự như việc lựa chọn máy nén khí, một số yếu tố cần được xem xét khi xác định thông số kỹ thuật của bình thu khí thích hợp cho hệ thống của bạn. Các yếu tố sau được khuyến khích mạnh mẽ:

Giảm thiểu sự dao động/giảm áp suất: Bể tiếp nhận khí được sử dụng nhằm giảm thiểu sự dao động áp suất có thể ảnh hưởng đến quá trình sản xuất và chất lượng sản phẩm. Khi chọn bình tiếp nhận khí phù hợp cho máy nén của bạn, cần lưu ý hai giá trị: áp suất đầu ra của máy nén và các yêu cầu ứng dụng tại thời điểm sử dụng. Xin lưu ý rằng khí nén được lưu trữ trong bình tiếp nhận khí chỉ hữu ích khi áp suất của nó đủ để hỗ trợ quá trình tương ứng. Do đó, phải tính đến khoảng thời gian mà bể tiếp nhận không khí cung cấp khí ở áp suất theo yêu cầu của người dùng/thiết bị cuối cùng (tính bằng phút).

Đáp ứng nhu cầu không khí cao điểm ngắn hạn: Nếu nhu cầu khí nén biến động mạnh trong ngày thì nhu cầu cao điểm phải được xem xét để đảm bảo áp suất hệ thống không giảm xuống dưới mức cho phép. Bể chứa không khí cung cấp nơi lưu trữ để đáp ứng nhu cầu không khí cao điểm ngắn hạn mà máy nén không thể đáp ứng. Yêu cầu về không khí của bạn có thể thay đổi tùy theo thời gian trong ngày, lịch làm việc hoặc thậm chí các nhu cầu đặc biệt (chẳng hạn như việc sử dụng máy phun cát thường xuyên hoặc máy phun vật liệu mài mòn). Sự hiểu biết thấu đáo về ứng dụng khí nén của bạn, tốc độ luồng khí cần thiết (CFM hoặc lít mỗi giây) và áp suất tối đa dự kiến ​​​​của hệ thống của bạn là rất có lợi, vì điều này xác định lưu lượng khí nén cần thiết để ngăn ngừa tình trạng thiếu khí ở bất kỳ phần nào của quy trình.

Tính toán máy thu không khí
