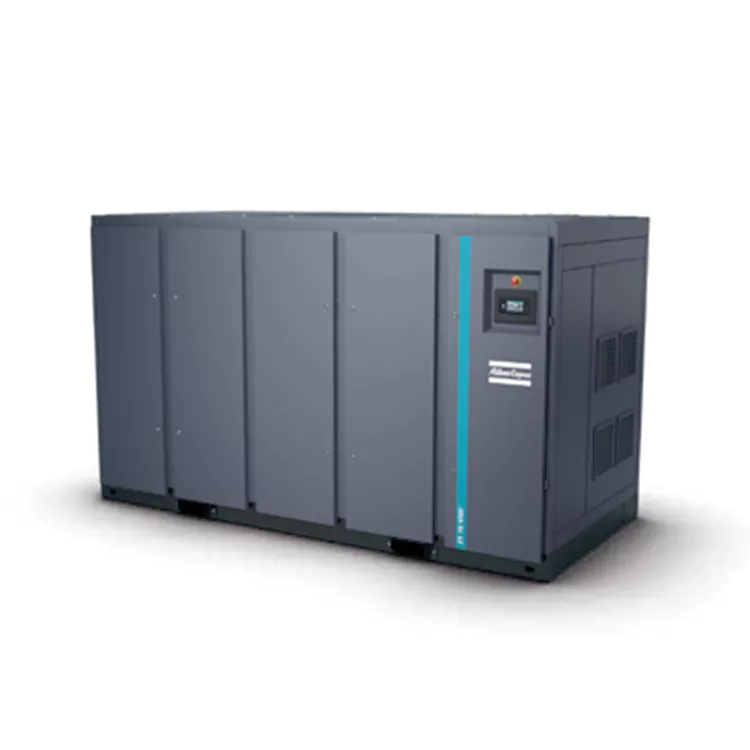

Máy nén khí trục vít không dầu VSD dẫn động kép

Để giảm hóa đơn tiền điện của nhà máy, việc đặt hàng từ các nhà cung cấp Máy nén khí trục vít không dầu VSD dẫn động kép chuyên nghiệp của Trung Quốc sẽ mang lại lợi tức đầu tư ngay lập tức. Thiết kế nam châm vĩnh cửu kép của DECHUAN giúp loại bỏ tổn thất khớp nối cơ học truyền thống và cho phép điều chỉnh lưu lượng trên phạm vi rộng từ 20% đến 100%, khớp chính xác với tải dao động của dụng cụ.

Công nghệ đồng bộ ổ đĩa kép tiên tiến

Máy nén truyền động biến tần truyền thống sử dụng một động cơ duy nhất để quay cả cánh quạt trục vít áp suất cao và áp suất thấp thông qua cơ cấu bánh răng dùng chung. Điều này gây ra tổn thất cơ học khi chạy ở tốc độ thấp. Máy nén khí sử dụng kiến ​​trúc phân chia ưu việt:

• Động cơ nam châm vĩnh cửu IE5 độc lập: Các tầng máy nén áp suất thấp và áp suất cao được dẫn động bởi các động cơ nam châm vĩnh cửu IP66 riêng biệt, chuyên dụng. Mỗi giai đoạn chạy ở tốc độ tối ưu riêng của nó.

• Phạm vi điều chỉnh lưu lượng rộng: Bộ biến tần tùy chỉnh của chúng tôi đạt được khả năng điều chỉnh lưu lượng ổn định trong khoảng từ 20% đến 100%, loại bỏ hoàn toàn "cửa sổ tốc độ" hạn chế thường thấy trong các hệ thống động cơ đơn cấp thấp hơn.

• Không nén quá áp: Hệ thống duy trì dao động áp suất đường dây trong phạm vi 0,10 bar, ngăn ngừa lãng phí năng lượng do tạo quá áp cho lưới điện nhà máy.

Thông số kỹ thuật Ma trận

ZR/ZT 75-90 VSD (FF) STD

Các điều kiện tham chiếu hiệu suất của thiết bị được đo theo Phụ lục C, ấn bản thứ 4 (2009) của ISO 1217:

· Độ ẩm tương đối: 0%

· Áp suất tuyệt đối đầu vào: 1 bar

· Nhiệt độ đầu vào: 20°C Tốc độ xả (FAD) được đo ở áp suất vận hành sau:

Loại tốc độ không đổi:

·  -7,5 loại thanh: 7 thanh

· -8,6 thanh loại: 7 thanh

· Loại -10 thanh: 9 thanh

Loại VSD:

· -8,6 thanh loại: 7 thanh

· -10,4 thanh loại: 9 thanh

· (2) Mức áp suất âm thanh phát ra theo trọng số loại A của máy trạm (LpWSAd). Đo theo tiêu chuẩn ISO 2151:2004 (sử dụng phương pháp quét cường độ âm thanh 150 9614/2). Hệ số hiệu chỉnh mới được thêm vào là giá trị hoàn toàn không chắc chắn (KpAd), phù hợp với mã kiểm tra.

· (3) Trọng lượng chỉ mang tính chất tham khảo; trọng lượng thực tế được cung cấp sẽ chiếm ưu thế.

ZR/ZT 110-160 (FF) STD

ZR/ZT 110-160 VSD (FF) STD

Theo ISO 1217 Phụ lục C, Phiên bản thứ 4 (2009), các điều kiện tham chiếu hiệu suất của thiết bị như sau:

· Độ ẩm tương đối: 0%

· Áp suất tuyệt đối đầu vào: 1 bar

· Nhiệt độ đầu vào: 20°C

FAD dịch chuyển được đo ở áp suất vận hành sau:

Mô hình tốc độ không đổi:

Model -7,5 thanh: 7 thanh

Model -8,6 thanh: 7 thanh

-Mẫu 10 thanh: 9 thanh

Mô hình VSD:

Model -8,6 thanh: 7 thanh

Model -10,4 thanh: 9 thanh

(2) Mức áp suất âm thanh phát ra theo trọng số Loại A của máy trạm (LpWSAd). Đo theo tiêu chuẩn ISO 2151:2004 (phương pháp quét cường độ âm thanh ISO 9614/2). Hệ số hiệu chỉnh KpAd mới được thêm vào là không chắc chắn, tuân thủ mã kiểm tra.

(3) V1=380V, V2=400V.

(4) Trọng lượng chỉ mang tính chất tham khảo; trọng lượng thực tế sẽ được áp dụng.

ZR/ZT 200-275 (FF)

 ZR/ZT 250-315 VSD (FF)

-Độ ẩm tương đối: 0%

-Áp suất tuyệt đối đầu vào: 1bar

-Nhiệt độ đầu vào: 20°C

Tốc độ xả (FAD) được đo ở áp suất vận hành sau

Loại tốc độ không đổi:

-7,5 thanh loại: 7 thanh

-8.6 loại thanh: 7 thanh

-10 thanh loại: 9 thanh

VSDloại:

-8.6 loại thanh: 7 thanh

-10,4 thanh loại: 9 thanh

(2) Mức áp suất âm thanh phát ra theo trọng số Loại A của máy trạm (LpWSAd).

Đo theo tiêu chuẩn ISO 2151:2004 (sử dụng 150 9614/2(phương pháp quét cường độ âm thanh).

Hệ số hiệu chỉnh mới được thêm vào là giá trị hoàn toàn không chắc chắn (KpAd), phù hợp với mã kiểm tra.

(3) Trọng lượng chỉ mang tính chất tham khảo; trọng lượng thực tế được cung cấp sẽ chiếm ưu thế.

300-750 ZR

ZR 355-900VSD

Các điều kiện tham chiếu hiệu suất của thiết bị được đo theo Phụ lục C, ấn bản thứ 4 (2009) của ISO 1217:

· Độ ẩm tương đối: 0%

· Áp suất tuyệt đối đầu vào: 1 bar

· Nhiệt độ đầu vào: 20°C Tốc độ xả (FAD) được đo ở áp suất vận hành sau:

Loại tốc độ không đổi:

·  -7,5 loại thanh: 7 thanh

· -8,6 thanh loại: 7 thanh

· Loại -10 thanh: 9 thanh

Loại VSD:

· -8,6 thanh loại: 7 thanh

· -10,4 thanh loại: 9 thanh

· (2) Mức áp suất âm thanh phát ra theo trọng số loại A của máy trạm (LpWSAd). Đo theo tiêu chuẩn ISO 2151:2004 (sử dụng phương pháp quét cường độ âm thanh 150 9614/2). Hệ số hiệu chỉnh mới được thêm vào là giá trị hoàn toàn không chắc chắn (KpAd), phù hợp với mã kiểm tra.

· (3) Trọng lượng chỉ mang tính chất tham khảo; trọng lượng thực tế được cung cấp sẽ chiếm ưu thế.

ZR 200X-400X

ZR/ZT 75-160 VSD+

ZR/ZT 75-160 VSD+ FF

Các điều kiện tham chiếu hiệu suất của thiết bị được đo theo Phụ lục C, ấn bản thứ 4 (2009) của ISO 1217:

· Độ ẩm tương đối: 0%

· Áp suất tuyệt đối đầu vào: 1 bar

· Nhiệt độ đầu vào: 20°C Tốc độ xả (FAD) được đo ở áp suất vận hành sau:

Loại tốc độ không đổi:

·  -7,5 loại thanh: 7 thanh

· -8,6 thanh loại: 7 thanh

· Loại -10 thanh: 9 thanh

Loại VSD:

· -8,6 thanh loại: 7 thanh

· -10,4 thanh loại: 9 thanh

· (2) Mức áp suất âm thanh phát ra theo trọng số loại A của máy trạm (LpWSAd). Đo theo tiêu chuẩn ISO 2151:2004 (sử dụng phương pháp quét cường độ âm thanh 150 9614/2). Hệ số hiệu chỉnh mới được thêm vào là giá trị hoàn toàn không chắc chắn (KpAd), phù hợp với mã kiểm tra.

· (3) Trọng lượng chỉ mang tính chất tham khảo; trọng lượng thực tế được cung cấp sẽ chiếm ưu thế.

Sự cạn kiệt tài chính của hệ thống nén tốc độ đơn

Máy nén tốc độ cố định truyền thống chạy ở mức tiêu thụ điện tối đa ngay cả khi các công cụ nhà máy của bạn chỉ yêu cầu lượng khí ra 40%. Khí nén dư thừa chỉ đơn giản được thải vào khí quyển hoặc bị lãng phí trong các chu kỳ dỡ tải kéo dài, kém hiệu quả khi động cơ quay mà không thực hiện công hữu ích.

Triển khai tại chỗ & Quản lý thông minh

Mỗi máy nén khí trục vít không dầu VSD dẫn động kép đều được tích hợp với trung tâm quản lý từ xa Internet of Things (IoT) của chúng tôi. Các kỹ sư của nhà máy có thể kiểm tra tốc độ động cơ, mức tiêu thụ điện và cảnh báo dịch vụ một cách an toàn từ bất kỳ máy tính hoặc thiết bị di động được ủy quyền nào. Tính minh bạch này cho phép các nhóm bảo trì xác minh mức tiết kiệm năng lượng chính xác hàng tuần.

Kinh nghiệm thực tế: Trang bị thêm năng lượng trong các nhà máy dệt

Các nhà máy dệt vận hành máy dệt liên tục trong đó việc căng sợi đòi hỏi áp suất không khí ổn định, nhưng khối lượng chính xác cần thay đổi liên tục theo chu kỳ của khung dệt. DECHUAN lắp đặt máy nén tại một nhà máy dệt lớn. Hệ thống nam châm vĩnh cửu IE5 kép theo dõi ngay lập tức các chuyển động động của máy nghiền, giữ cho áp suất đường dây cố định trong phạm vi 0,10 bar và cắt giảm 35% hóa đơn tiền điện máy nén hàng tháng của cơ sở.

Câu hỏi thường gặp về kỹ thuật

Hỏi: Biến tần có tạo ra nhiễu sóng hài điện cho máy móc của nhà máy gần đó không?

Trả lời: Không. Tất cả các tủ VSD DECHUAN đều có bộ lọc sóng hài và tấm chắn tích hợp. Chúng được chứng nhận đầy đủ để đảm bảo rằng thiết bị điện tử của máy nén không làm biến dạng đường dây điện cục bộ hoặc ảnh hưởng đến thiết bị sản xuất tự động nhạy cảm.

Câu hỏi: Động cơ nam châm vĩnh cửu IP66 có cần thay thế ổ trục hoặc bôi trơn thường xuyên không?

Đáp: Không. Động cơ nam châm vĩnh cửu IE5 được thiết kế tùy chỉnh của chúng tôi sử dụng vỏ ổ trục được bôi trơn bằng dầu, kín hoàn toàn, được tích hợp trực tiếp với hệ thống bôi trơn trung tâm của máy nén. Thiết kế này chặn bụi bẩn và độ ẩm xung quanh đồng thời loại bỏ lịch bôi trơn thủ công.

Hỏi: Tại sao động cơ trên Máy nén khí trục vít không dầu VSD dẫn động kép được xếp hạng IP66?

Trả lời: Xếp hạng IP66 đảm bảo bịt kín hoàn toàn trước bụi nặng, sợi và tia nước áp suất cao. Điều này cho phép động cơ nam châm vĩnh cửu hoạt động đáng tin cậy trong môi trường dệt ẩm ướt, nhiều xơ vải mà không bị đoản mạch bên trong.
